Nengo synapse에 PES learning 적용 예제

바나나인간 2018. 11. 26. 16:48

Nengo에서는 PES learning (https://banana-media-lab.tistory.com/26) 을 synapse에 넣어 학습을 적용할 수 있다.

import numpy as np
import matplotlib.pyplot as plt
%matplotlib inline

import nengo
from nengo.processes import WhiteSignal

model = nengo.Network()
with model:
    inp = nengo.Node(WhiteSignal(50, high=5), size_out=1)
    pre = nengo.Ensemble(50, dimensions=1)
    nengo.Connection(inp, pre)
    post = nengo.Ensemble(50, dimensions=1)
    conn = nengo.Connection(pre, post, function=lambda x: np.random.random(1))
    inp_p = nengo.Probe(inp)
    pre_p = nengo.Probe(pre, synapse=0.01)
    post_p = nengo.Probe(post, synapse=0.01)

Colored by Color Scripter

일단 input은 white noise를 input으로 만들고,

해당 input을 받는 presynaptic neuron와 postsynaptic neuron을 만들었다.

input -> pre -> post 식으로 연결되었다.

여기서 synapse에는 random함수로 initialize해주었다.

1
2

with nengo.Simulator(model) as sim:
    sim.run(10.0)

시뮬레이션을 돌리고 plot을 확인해보면

1
2
3
4
plt.figure(figsize=(12, 4))
plt.plot(sim.trange(), sim.data[inp_p].T[0], c='k', label='Input')
plt.plot(sim.trange(), sim.data[pre_p].T[0], c='b', label='Pre')
plt.plot(sim.trange(), sim.data[post_p].T[0], c='r', label='Post')
cs

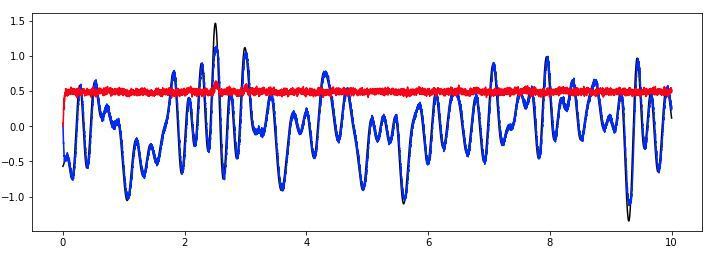

여기서 검은색 line이 input, 파란색 line이 presynaptic neuron의 활성을 decoding한 것, 빨간색 line은 postsynaptic neuron의 활성을 decoding한 것이다.

1
2
3
4
5
6
7
plt.figure(figsize=(12, 16))
plt.subplot(2, 1, 1)
rasterplot(sim.trange(), sim.data[pre_spike_p])
plt.xlabel('time [s]');
plt.subplot(2, 1, 2)
rasterplot(sim.trange(), sim.data[post_spike_p])
plt.xlabel('time [s]');
cs

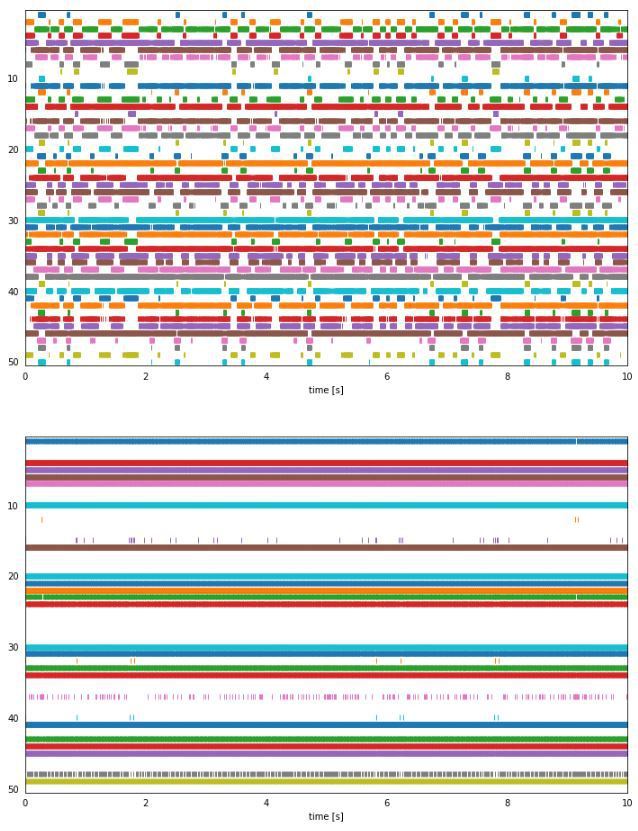

Presynaptic neuron의 활성이 postsynaptic neuron으로 잘 전달되지 않은 것이 보인다

이제 PES synapse를 추가해보자!

1
2
3
4
5
6
7
with model:
    error = nengo.Ensemble(50, dimensions=1)
    error_p = nengo.Probe(error, synapse=0.03)
    nengo.Connection(post, error)
    nengo.Connection(pre, error, transform=-1)
    conn.learning_rule_type = nengo.PES()
    nengo.Connection(error, conn.learning_rule)
cs

Error를 표현하는 neuron group를 하나 만들고, post와 pre를 각각 연결해주었다.

여기서 error는 다음의 식으로 계산된다.

Error = actual - target = post - pre

다시 10초의 simulation을 돌리고 활성을 관찰해보자!

띠요오오오옹

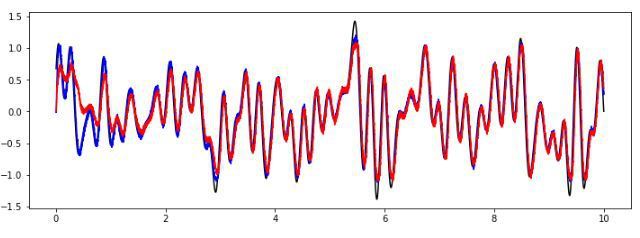

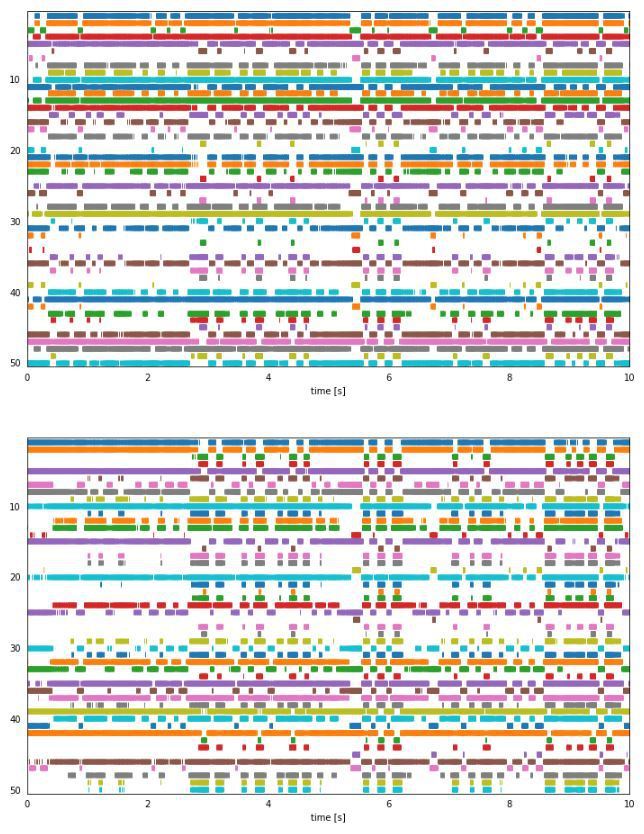

시간이 지날수록 postsynaptic neuron이 presynaptic neuron의 활성을 따라 발화한다.

끗!
